概述

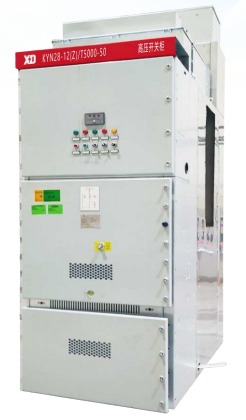

KYN28-12(Z)/T5000-50鎧裝移開式戶內交流金屬封閉開關設備，適用于額定電壓12kV及以下、三相交流50Hz單母線及單母線分段系統中，作為電能的接收、控制、分配和保護之用。主要用于發電廠、中小型發電機送電，工礦企事業單位配電以及電力系統二次變電所的受電、送電及大型高壓電機起動等，特別適合于頻繁操作場所。產品滿足GB/T3906、GB/T11022等標準要求。
產品特點
◆ 配用VXB-12P真空斷路器，采用了全新的固封極柱技術,環境耐受能力強，采用軟連接結構并帶有散熱通道;
◆ 斷路器機械壽命1萬次，滿容量開斷次數30次;
◆ 采用新型阻燃絕緣件，單柜局放值滿足國網優質產品小于50pC要求;
◆ 柜體散熱通道采用創新設計，觸頭盒采用加大散熱型，整柜通過1.1倍溫升試驗;
◆ 內部隔室采用金屬隔板設計，達到LSC2B要求;
◆ 柜體結構采用國網最新標準化設計方案，全組裝結構，檢修方便、互換性好，性能優良;
◆ 可配置電動底盤車，實現遠程操作無人值守;
◆ 產品在設計、制造及服役期滿后可滿足關于環境保護的要求。
主要技術參數
序號 |
參數名稱 |
單位 |
數值 |
1 |
額定電壓 |
kV |
12 |
2 |
額定電流 |
A |
5000 |
3 |
額定頻率 |
Hz |
50 |
4 |
斷路器額定短路開斷電流 |
kA |
50 |
5 |
額定短路關合電流 |
kA |
125 |
6 |
額定峰值耐受電流 |
kA |
125 |
7 |
額定短路持續時間 |
s |
4 |
8 |
額定短時耐受電流 |
kA |
50 |
9 |
內部故障電流/持續時間 |
kA/s |
50/1 |
10 |
額定 絕緣 水平 |
1min工頻耐受電壓 |
相對地/相間 |
kV |
42 |
斷口間 |
48 |
雷電沖擊耐受電壓 |
相對地/相間 |
kV |
75 |
斷口間 |
85 |
11 |
外形尺寸（寬X高X深） |
mm |
1000x2520x2100 |
